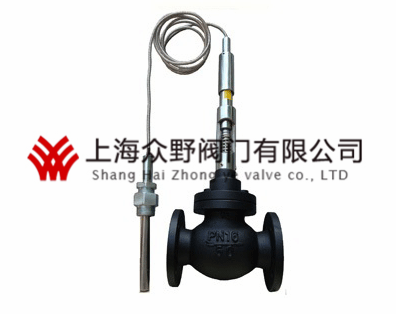

ZZWP自力式溫度調節閥
上海眾野閥門有限公司在生產ZZWP自力式溫度調節閥中有著精湛的技術與先進的設備，選型請提供ZZWP自力式溫度調節閥的口徑、壓力、介質、材質等參數。
詳細介紹
一、ZZWP自力式溫度調節閥概述
ZZWP自力式溫度調節閥是以感溫包對于熱脹冷縮的原理來進行啟閉的，我們有一個設定溫度，超過該溫度，就會通過感溫包里面的液體的熱量膨脹，對閥門的啟閉進行控制，自力式溫度調節閥又稱溫度控制閥。下面以加熱用溫度調節閥為例，結合工作原理示意圖說明其工作過程：將溫度傳感器插入被控介質中，當被控介質溫度升高時，感溫液體膨脹，作用力克服彈簧阻力，推動閥芯向下移動，閥門趨于關閉，從而減少熱媒介質流量；反之，當被控介質溫度低于設定值時，感溫液體收縮，彈簧復位推動閥芯開啟，增加熱媒介質流量，使被控介質溫度趨于升高。循環往復，從而使被控介質溫度始終保持在設定溫度值的允許范圍內。
自力式溫度調節閥由于采用合理的閥芯和閥座接觸面角度，所以該閥在關閉狀態下沒有泄漏現象；制造均流罩和閥芯的材料采用了優質不銹鋼材料，即使在兩相流動和節流狀態下運行，汽蝕速度也是相當緩慢，這樣就延長了閥門的使用壽命，噪聲也很小。閥門設計均采用裝拆簡便的結構，當內部零件損壞，只要拆下閥蓋螺帽，即可依次取出各個零件，隨意調換任何零件，檢修非常方便。
二、ZZWP自力式溫度調節閥溫控參數
|
類型 |
Xs設定范圍內（℃） |
時間常數（S） |
傳感器處允許的最高溫度（℃） |
溫控器處的環境溫度（℃） |
公稱壓力：傳感器，侵入式套管（PN） |
溫度傳感器 |
傳感器介質 |
傳感器材料 |
侵入式套管材料 |
溶液罩式傳感器連接尺寸 |
超溫保護 |
毛細管長度 |
控制精度 |
|
D06 |
|
120（加侵入式套管） |
高于設定100℃ |
0～70 |
4.0MPa |
光滑傳感器Φ24×380 |
硅油 |
黃銅，銅 |
黃銅，鍍鎳，不銹鋼 |
R1″ |
超過設定點100℃以內 |
3（標準型） |
±1.5℃ |
|
D17 |
20 |
螺旋傳感器Φ30×500 |
銅，螺旋鍍鎳 |
無侵入式管套 |
※溫控器是溫度調節機構的執行器（電控型除外），它是根據液體的不可壓縮和熱脹冷縮原理進行工作，溫控器有兩種型號多種溫度控制范圍可供選擇。

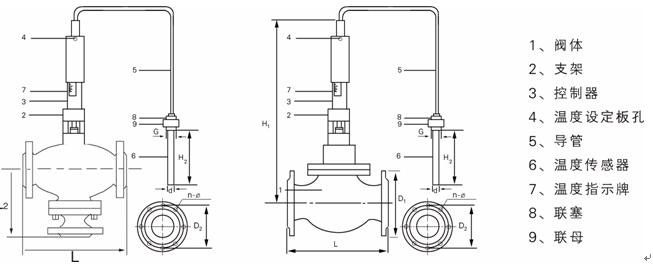

三、ZZWP自力式溫度調節閥結構圖
四、 ZZWP自力式溫度調節閥主要技術參數
|
公稱通徑DN(mm)
（閥座直徑dn） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||||
|
(10) |
(12) |
(15) |
(20) |
||||||||||||
|
額定流量系數 |
直級 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
|
額定行程(mm) |
16 |
25 |
40 |
60 |
|||||||||||
|
公稱壓力PN(MPa) |
1.0 1.6 4.0 6.4 |
||||||||||||||
|
固有流量特性 |
直線、等百分比 |
||||||||||||||
|
固有可調比 |
50 |
||||||||||||||
|
允許泄漏量 |
單座 |
硬密封：IV級 軟密封：VI級 |
|||||||||||||
|
套筒 |
硬密封：II級 軟密封：VI級 |
||||||||||||||
|
工作溫度t(℃) |
-20~200 -40~250 -40~450 -60~450 |
||||||||||||||
|
信號范圍（mA.DC） |
0~10 4~20 |
||||||||||||||
|
作用方式 |
電關式 電開式 |
||||||||||||||
|
使用環境溫度（℃） |
電動調節閥：-20~70℃ |
||||||||||||||
|
使用環境濕度 |
電動調節閥：≤95% |
||||||||||||||
|
電源電壓 |
220V 50Hz |
||||||||||||||
表中數據僅為常規配置，具體選用根據主要參數及用戶要求而定。
