KHPS電動高壓籠式調節閥
上海眾野閥門有限公司在生產KHPS電動高壓籠式調節閥中有著精湛的技術與先進的設備，選型請提供KHPS電動高壓籠式調節閥的口徑、壓力、介質、材質等參數。
詳細介紹
一、KHPS電動高壓籠式調節閥產品描述
KHPS電動高壓籠式調節閥由閥體、閥座、閥芯部件等組成，是一種無需外來能源而只依靠被調介質自身的壓力變化進行自動調節壓力的節能型產品，可用于非腐蝕性的液體、氣體和蒸汽等介質的壓力控制裝置。和ZZYP相比,控制彈簧由于離閥體較遠,不易受介質溫度而影響,以及更易于更換或調整彈簧的特點。因此廣泛用于石油、化工、冶金、輕工等工業部門及城市供熱、供暖系統。KHPS電動高壓籠式調節閥有公稱壓力PN16、40，公稱通徑范圍20～300mm，使用溫度≤350℃。多種多樣的品種可供選擇。比老型式有更大壓差范圍。
二、電動高壓籠式調節閥主要技術參數
型式：單座鑄造球型閥
公稱通徑：25、40、50、80mm
公稱壓力：ANSI 900、1500、2500 JIS 63K
連接型式：法蘭連接：RF、RJ
法蘭標準：JIS B2201-1984、ANSI B16.5-1981等
焊接連接：嵌接焊SW（25～80mm）對接焊BW(80mm)
材料：碳鋼（ZG230-450）、CrMo鋼、不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）等
上閥蓋：常溫型（P）：-5～+230℃
伸長Ⅰ型（E1）： +230～+566℃
注:工作溫度不準超過各種材料的允許范圍。
壓蓋型式：螺栓壓緊式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥內組件
閥芯型式：單座柱塞型閥芯
流量特性：等百分比特性（%）和線性特性（L），參考圖1
材料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金等
三、電動高壓籠式調節閥電動執行機構
型 式：DKZ系列電動執行機構；361L系列電子式電動執行機構；RS系列電動執行機構；PSL系列電子式電動執行機構
輸入信號：DKZ執行機構：Ⅱ型0～10mA·DC(輸入電阻200Ω)；Ⅲ型4～20mA·DC(輸入電阻 250Ω) 361L執行機構：4～20mA·DC或1～5V(輸入電阻250Ω) RS執行機構：0～10mA·DC、4～20mA·DC PSL執行機構：4～20mA·DC
電源電壓
DKZ執行機構：220V，50Hz。
361L執行機構：220V，50/60Hz。
RS執行機構：單相控制220V·AC±5%；三相控制380V±5%。
PSL執行機構：單相控制220V，50Hz
手動機構：DKZ執行機構：手輪；361L執行機構：離合式；RS執行機 構：手輪；PSL執行機構：手輪
環境溫度：－20～＋60℃
閥作用型式：電關式或電開式
三、KHPS電動高壓籠式調節閥主要性能
泄漏量：金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級
軟閥座：小于閥額定容量的10-7, 符合ANSI B16.104-1976IV級
回 差：氣動帶定位器：小于全行程的1%，不帶定位器：小于全行程的3%（LHA1型小于全行程的5%）
電動配DKZ執行機構為1.5%；配361L執行機構為2%；配RS執行機構為1%；配PSL執行機構為1%
基本誤差：氣動帶定位器：小于全行程的±1%， 不帶定位器：小于全行程的±5%
電動執行器配DKZ執行機構為±2.5%；配361L執行機構為±2%；配RS執行機構為±1%；配PSL執行機構為±1%
注：采用標準的V型聚四氟乙烯填料
可調范圍：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）
四、電動高壓籠式調節閥Cv值和行程
|
公稱通徑 |
25 |
40 |
50 |
80 |
||||||||||||||||
|
閥座直徑 |
|
25 |
32 |
40 |
32 |
40 |
50 |
50 |
65 |
80 |
||||||||||
|
額定Cv值 |
等百分比（%）線性（L） |
JIS63K |
0.25 |
0.4 |
0.63 |
1.0 |
1.6 |
2.5 |
4.0 |
6.3 |
12 |
12 |
17 |
25 |
17 |
25 |
47 |
47 |
75 |
110 |
|
ANSI 2500 |
- |
12 |
17 |
12 |
17 |
31 |
31 |
47 |
75 |
|||||||||||
|
額定行程（mm） |
14.3 |
25 |
38 |
|||||||||||||||||
1、如果執行機構帶有輔助氣源，應選用二者中較小一個供氣壓力作為計算允許壓差的。
2、最大允許壓差不準超過ANSI B16.34標準規定的最大值。
3、進口壓力P1不準超過閥關閉時的最大允許壓差。
4、最大允許壓差隨閥泄漏不同而變化，用一格內上方數字表示閥泄漏量≤0.01%，下方數字表示閥泄漏量≤0.001%
法蘭距 mm
|
公稱通徑 |
A |
||||||
|
JIS63K |
ANSI 900 |
ANSI 1500 |
ANSI 2500 |
||||
|
RF |
RF（SW，BW） |
RJ |
RF（SW，BW） |
RJ |
RF（SW，BW） |
RJ |
|
|
25 |
276 |
292 |
292 |
292 |
292 |
318 |
318 |
|
40 |
323 |
333 |
333 |
333 |
333 |
358 |
361 |
|
50 |
354 |
375 |
378 |
375 |
378 |
400 |
403 |
|
80 |
431 |
440 |
443 |
460 |
463 |
498 |
504 |

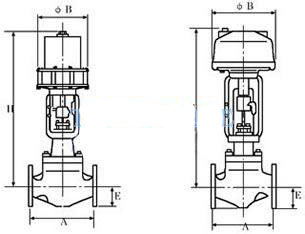

五、電動高壓籠式調節閥外形尺寸
|
公稱通徑 |
執行機構 |
H |
E |
C |
φB |
|||||||
|
ANSI900 JIS 63K |
ANSI 1500 |
ANSI 2500 |
ANSI 900 |
ANSI 1500 |
ANSI 2500 |
|||||||
|
常溫型(P) |
伸長型(E1) |
常溫型(P) |
伸長型(E1) |
常溫型(P) |
伸長型(E1) |
|||||||
|
25 |
LHA3D、R |
710 |
840 |
710 |
840 |
740 |
860 |
90 |
90 |
95 |
363 |
350 |
|
LHA4D、R |
870 |
1000 |
870 |
1000 |
900 |
1020 |
520 |
470 |
||||
|
LVA6R |
1115 |
1245 |
1115 |
1245 |
1145 |
1265 |
- |
445 |
||||
|
LVP5 |
895 |
1025 |
895 |
1025 |
925 |
1045 |
- |
345 |
||||
|
40 |
LHA3D、R |
735 |
875 |
735 |
875 |
780 |
925 |
100 |
105 |
120 |
363 |
350 |
|
LHA4D、R |
890 |
1030 |
890 |
1030 |
935 |
1080 |
520 |
470 |
||||
|
LVA5D |
1280 |
1420 |
1280 |
1420 |
1325 |
1470 |
- |
620 |
||||
|
LVA5R |
1390 |
1530 |
1390 |
1530 |
1435 |
1580 |
- |
620 |
||||
|
LVA6R |
1140 |
1280 |
1140 |
1280 |
1185 |
1350 |
- |
445 |
||||
|
LVP5 |
920 |
1060 |
920 |
1060 |
965 |
1110 |
- |
345 |
||||
|
LVP6 |
1140 |
1280 |
1140 |
1280 |
1185 |
1380 |
- |
445 |
||||
|
50 |
LHA3D、R |
765 |
925 |
765 |
925 |
800 |
960 |
110 |
120 |
130 |
363 |
350 |
|
LHA4D、R |
925 |
1085 |
925 |
1085 |
960 |
1120 |
520 |
470 |
||||
|
LVA5D |
1315 |
1475 |
1315 |
1475 |
1350 |
1510 |
- |
620 |
||||
|
LVA5R |
1425 |
1585 |
1425 |
1585 |
1460 |
1620 |
- |
620 |
||||
|
LVA6R |
1175 |
1335 |
1175 |
1335 |
1210 |
1370 |
- |
445 |
||||
|
LVP5 |
955 |
1115 |
955 |
1115 |
990 |
1150 |
- |
345 |
||||
|
LVP6 |
1175 |
1335 |
1175 |
1335 |
1210 |
1370 |
- |
445 |
||||
|
LVP7 |
1270 |
1420 |
1270 |
1420 |
1305 |
1465 |
- |
545 |
||||
|
80 |
LHA3D、R |
80 |
980 |
800 |
980 |
835 |
1005 |
140 |
150 |
165 |
363 |
350 |
|
LHA4D、R |
960 |
1140 |
960 |
1140 |
995 |
1165 |
520 |
470 |
||||
|
LVA5D |
1345 |
1525 |
1345 |
1525 |
1380 |
1550 |
- |
620 |
||||
|
LVA5R |
1455 |
1635 |
1455 |
1635 |
1490 |
1660 |
- |
620 |
||||
|
LVA6R |
1205 |
1385 |
1205 |
1385 |
1240 |
1410 |
- |
445 |
||||
|
LVP5 |
985 |
1165 |
985 |
1165 |
1020 |
1190 |
- |
345 |
||||
|
LVP6 |
1205 |
11385 |
1205 |
1385 |
1240 |
1410 |
- |
445 |
||||
|
LVP7 |
1295 |
1475 |
1295 |
1475 |
1330 |
1500 |
- |
545 |
||||
