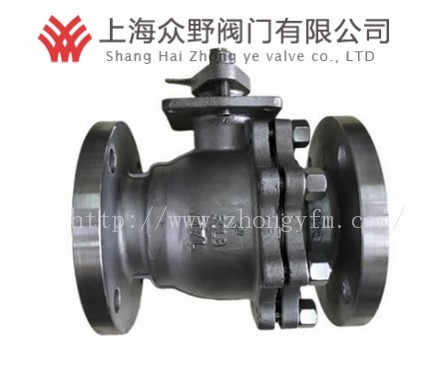

317L不銹鋼球閥
317L不銹鋼球閥主要用于截斷或接通介質，也可用于流體的調節與控制。317L(00Cr19Ni13Mo3、SUS317L) 合金是以鉬為基礎的奧氏體不銹鋼。
詳細介紹
317L不銹鋼球閥概述：
317L不銹鋼球閥主要用于截斷或接通介質，也可用于流體的調節與控制。317L(00Cr19Ni13Mo3、SUS317L) 合金是以鉬為基礎的奧氏體不銹鋼。它與常規的鉻-鎳奧氏體不銹鋼如304合金相比，具有更強的抗化學腐蝕能力。另外，與常規的不銹鋼相比，317L合金具有更高的延展性、抗應力腐蝕性能、耐壓強度及耐高溫性能。它是低碳等級或L等級，這個等級具有在焊接期間及熱處理過程中抗敏化作用性能。
317L不銹鋼球閥在空氣中或化學腐蝕介質中能夠抵抗腐蝕的一種高合金鋼，不銹鋼是具有美觀的表面和耐腐蝕性能好，不必經過鍍色等表面處理，而發揮不銹鋼所固有的表面性能,使用于多方面的鋼鐵的一種，通常稱為不銹鋼。代表性能的有13鉻鋼，18-8鉻鎳鋼等高合金鋼。
317L不銹鋼球閥壓力試驗：
試驗項目 | 殼體試驗 | 密封試驗 | 上密封試驗 | 氣密封試驗 | |
介質 | 水 | 氣 | |||
單位 | MPa | MPa | MPa | MPa | |
公稱壓力PN(MPa) | 1.6 | 2.4 | 1 8 | 1 8 | 0.5-0.7 |
2.5 | 3.8 | 2.8 | 2.8 | ||
4.0 | 6.0 | 4.4 | 4.4 | ||
6.4 | 9.6 | 7.0 | 7.0 | ||
10.0 | 15.0 | 11.0 | 11.0 | ||
16.0 | 24.0 | 18.0 | 18.0 | ||
317L不銹鋼球閥尺寸表：
1.6Mpa
型號 | 公稱通徑DN(mm) | 尺寸(mm) | |||||||
L | D | D1 | D2 | b-f | z-Φd | H | W | ||
Q41F-16 | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 65 | 115 |
20 | 140 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 75 | 130 | |
25 | 150 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 85 | 150 | |
32 | 165 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 95 | 190 | |
40 | 180 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 105 | 230 | |
50 | 200 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 115 | 240 | |
65 | 220 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 145 | 280 | |
80 | 250 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 160 | 310 | |
100 | 280 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 185 | 330 | |
125 | 320 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 215 | 600 | |
150 | 360 | 280 | 240 | 210 | 24-3 | 8-中23 | 245 | 800 | |
200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 300 | 1000 | |
250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 380 | 1200 | |
2.5Mpa
型號 | 公稱通徑DN(mm) | 尺寸(mm) | |||||||
L | D | D1 | D2 | b-f | z-Φd | H | W | ||
Q41F-25 | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 65 | 115 |
20 | 140 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 75 | 130 | |
25 | 150 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 85 | 150 | |
32 | 165 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 95 | 190 | |
40 | 180 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 105 | 230 | |
50 | 200 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 115 | 240 | |
65 | 220 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 145 | 280 | |
80 | 250 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 160 | 310 | |
100 | 280 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 185 | 330 | |
125 | 320 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 215 | 600 | |
150 | 360 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 245 | 800 | |
200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 300 | 1000 | |
250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 380 | 1200 | |
4.0Mpa
型號 | 公稱通徑DN(mm) | 尺寸 (mm) | ||||||||
L | D | D1 | D2 | D6 | b-f | z-Φd | H | W | ||
Q41F-40 | 15 | 130 | 95 | 65 | 45 | 40 | 16-2 | 4-Φ14 | 70 | 115 |
20 | 140 | 105 | 75 | 55 | 51 | 16-2 | 4-Φ14 | 80 | 130 | |
25 | 150 | 115 | 85 | 65 | 58 | 16-2 | 4-Φ14 | 90 | 150 | |
32 | 180 | 135 | 100 | 78 | 66 | 18-3 | 4-Φ18 | 100 | 190 | |
40 | 200 | 145 | 110 | 85 | 76 | 18-3 | 4-Φ18 | 110 | 230 | |
50 | 220 | 160 | 125 | 100 | 88 | 20-3 | 4-Φ18 | 120 | 240 | |
65 | 250 | 180 | 145 | 120 | 110 | 22-3 | 8-Φ18 | 150 | 280 | |
80 | 280 | 195 | 160 | 135 | 121 | 22-3 | 8-Φ18 | 170 | 310 | |
100 | 320 | 230 | 190 | 160 | 150 | 24-3 | 8-Φ23 | 190 | 330 | |
125 | 360 | 270 | 220 | 188 | 176 | 28-3 | 8-Φ25 | 220 | 600 | |
150 | 400 | 300 | 250 | 218 | 204 | 30-3 | 8-Φ25 | 250 | 800 | |
200 | 550 | 375 | 320 | 282 | 260 | 38-3 | 12-Φ30 | 390 | 1200 | |
6.4Mpa
型號Type | 公稱通徑DN(mm) | 尺寸(mm) | ||||||||
L | D | D1 | D2 | D6 | b-f | z-Φd | H | W | ||
Q41F-64 | 15 | 140 | 105 | 75 | 55 | 40 | 18-2 | 4-Φ14 | 75 | 115 |
20 | 160 | 125 | 90 | 68 | 51 | 20-2 | 4-Φ18 | 85 | 130 | |
25 | 180 | 135 | 100 | 78 | 58 | 22-2 | 4-Φ18 | 95 | 150 | |
32 | 200 | 150 | 110 | 82 | 66 | 24-2 | 4-Φ23 | 105 | 190 | |
40 | 220 | 165 | 125 | 95 | 76 | 24-3 | 4-Φ23 | 120 | 230 | |
50 | 250 | 175 | 135 | 105 | 88 | 26-3 | 4-Φ23 | 130 | 240 | |
65 | 280 | 200 | 160 | 130 | 110 | 28-3 | 8-Φ23 | 160 | 280 | |
80 | 320 | 210 | 170 | 140 | 121 | 30-3 | 8-Φ23 | 180 | 310 | |
100 | 360 | 250 | 200 | 168 | 150 | 32-3 | 8-Φ25 | 200 | 330 | |
125 | 381 | 295 | 240 | 202 | 176 | 36-3 | 8-Φ30 | 230 | 600 | |
150 | 403 | 340 | 280 | 240 | 204 | 38-3 | 8-Φ34 | 260 | 800 | |
200 | 502 | 405 | 345 | 300 | 260 | 44-3 | 12-Φ34 | 400 | 1200 | |
