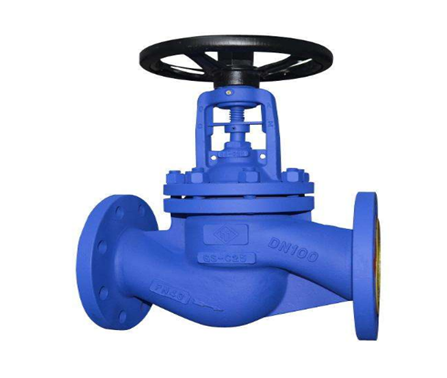

WJ41H波紋管截止閥
WJ41H波紋管截止閥也叫波紋管密封截止閥，通過自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏的設計。
詳細介紹
一、WJ41H波紋管截止閥產品概述:
WJ41H波紋管截止閥也叫波紋管密封截止閥，通過自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏的設計。波紋管截止閥內部采用波紋管結構，不銹鋼的波紋管下端焊接在閥桿上，以防止工藝流體浸蝕閥桿。另一端置于閥體和閥蓋之間構成靜密封。采用雙重的密封設計若波紋管失效閥桿填料也會避免泄漏，波紋管焊于閥桿保持穩定的運行性能，避免由于閥塞振動引起閥桿振動。最適用于蒸汽、易燃、易爆、導熱油、高純度、有毒等介質的管路上。適用于公稱壓力PN1．6～16MPa，工作溫度-29～350℃的易燃、易爆、劇毒、毒性流體、高溫導熱油、液氨等介質。
WJ41H波紋管截止閥廣泛應用于：石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、天然氣等其它氣體系統中，性能安全可靠，廣泛應用于乙二醇等工業流體。驅動方式有手動、齒輪傳動、電動、氣動等。產品結構合理、密封可靠，雙重堅固耐用的波紋管密封設計（波紋管+填料），保證閥桿的零泄漏。沒有流體損失，提高工廠設備安全。并符合國際密封標準。密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長。閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；閥桿升降位置指示，更直觀。
二、WJ41H波紋管截止閥產品特點：
產品結構合理、密封可靠
密封面堆焊Co基硬質合金，耐磨、耐腐、抗摩擦性能好、使用壽命長
閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能
零件材質及法蘭、堆焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要
閥芯可根據需要做承切斷型和調節型
三、WJ41H波紋管截止閥執行標準：
結構形式：BB-BG-0S&Y
設計標準：GB12235
結構長度：GB12221
連接法蘭：GB9113、JB/T79、HG20596
試驗和檢驗：JB/T9092、GB/T13927
四、、WJ41H波紋管截止閥主要執行標準表
驅動方式 | 手動 |
電動 | |
設計標準 | DIN3356 |
結構長度 | DIN3202 |
連接法蘭 | DIN2543-2545 |
試驗和檢驗 | DIN3230 |
五、WJ41H波紋管截止閥性能規范
公稱壓力（MPa） | 殼體試驗壓力（MPa） | 密封試驗壓力(MPa) | 適用溫度(℃) |
1.6 | 2.4 | 1.76 |
|
2.5 | 3.75 | 2.75 | |
4.0 | 6.0 | 4.4 | |
6.4 | 9.6 | 7.04 |
注：系列閥門連接法蘭可根據用戶要求設計制造
六、WJ41H波紋管截止閥主要零部件材料表
零件名稱 | 閥體 | 閥蓋 | 閥桿 | 閥瓣 | 密封面 | 填料 |
WCB | WCB | WCB | 13Cr | 2Cr13 | 2Cr13 | 柔性石墨 |
STL | ||||||
304 | CF8 | CF8 | 304 | 304 | 304 | 柔性石墨 |
STL | PTFE | |||||
316 | CF8M | CF8M | 316 | 316 | 316 | 柔性石墨 |
STL | PTFE | |||||
304L | CF3 | CF3 | 316 | 304L | 304L | 柔性石墨 |
STL | PTFE | |||||
316L | CF3M | CF3M | 316 | 316L | 316L | 柔性石墨 |
STL | PTFE |

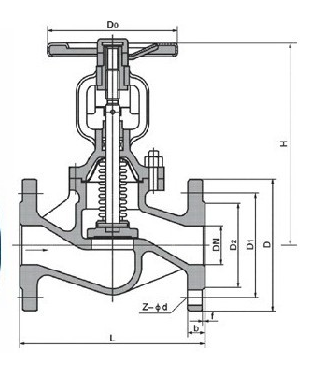

七、WJ41H波紋管截止閥規格尺寸及重量
型號 | WJ41-16 | |||||||||||||||||||||||||||||||||||||||||||
壓力等級 | PN16 | |||||||||||||||||||||||||||||||||||||||||||
口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | |||||||||||||||||||||||||||||
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | |||||||||||||||||||||||||||||
H | 195 | 200 | 220 | 225 | 235 | 250 | 260 | 265 | 370 | 400 | 515 | 550 | 600 | 630 | 680 | |||||||||||||||||||||||||||||
Do | 130 | 130 | 130 | 130 | 150 | 150 | 180 | 180 | 200 | 200 | 400 | 450 | 450 | 500 | 500 | |||||||||||||||||||||||||||||
重量(Kg) | 4 | 4.5 | 5 | 7 | 9 | 12.5 | 18 | 23 | 41 | 54 | 90 | 160 | 260 | 410 | 610 | |||||||||||||||||||||||||||||
型號 | WJ41-25 | |||||||||||||||||||||||||||||||||||||||||||
壓力等級 | PN25 | |||||||||||||||||||||||||||||||||||||||||||
口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | |||||||||||||||||||||||||||||
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | |||||||||||||||||||||||||||||
H | 195 | 200 | 220 | 225 | 235 | 250 | 260 | 265 | 370 | 400 | 515 | 550 | 600 | 630 | 680 | |||||||||||||||||||||||||||||
Do | 130 | 130 | 130 | 130 | 150 | 150 | 180 | 180 | 200 | 200 | 400 | 450 | 450 | 500 | 450 | |||||||||||||||||||||||||||||
重量(Kg) | 4 | 4.5 | 5 | 7 | 9.5 | 13 | 19 | 24 | 43 | 57 | 95 | 168 | 300 | 510 | 680 | |||||||||||||||||||||||||||||
型號 | WJ41-40 | |||||||||||||||||||||||||||||||||||||||||||
壓力等級 | PN40 | |||||||||||||||||||||||||||||||||||||||||||
口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | |||||||||||||||||||||||||||||
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | |||||||||||||||||||||||||||||
H | 195 | 200 | 220 | 225 | 235 | 250 | 260 | 265 | 370 | 400 | 515 | 550 | 600 | 630 | 680 | |||||||||||||||||||||||||||||
Do | 130 | 130 | 130 | 130 | 150 | 150 | 180 | 180 | 200 | 200 | 400 | 450 | 450 | 500 | 500 | |||||||||||||||||||||||||||||
重量(Kg) | 4 | 4.5 | 5 | 8 | 10 | 13.5 | 20 | 25 | 45 | 60 | 98 | 171 | 340 | |||||||||||||||||||||||||||||||
