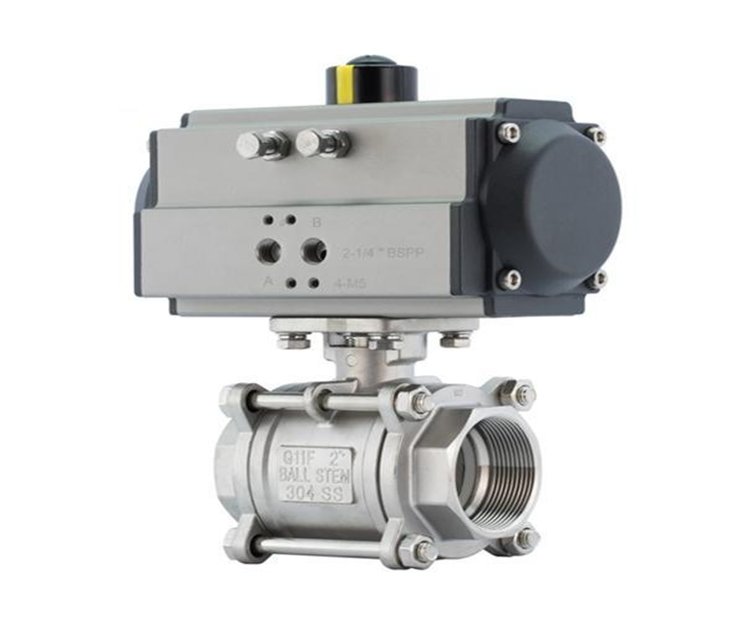

Q611F氣動內螺紋球閥
Q611F氣動內螺紋球閥工作溫度-29～30℃的各種管路上，用于截斷或接通管路中的介質。
詳細介紹
Q611F氣動內螺紋球閥產品簡述：
氣動內螺紋球閥工作溫度-29～30℃的各種管路上，用于截斷或接通管路中的介質，內螺紋球閥選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。氣動內螺紋球閥采用先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊。氣動內螺紋球閥具有結構合理。能達到氣泡級密封，啟閉力矩小，使用壽命長。
Q611F氣動內螺紋球閥設計特點：
球閥根據標準ASME B16.34設計，氣動球閥結構簡單,密封性能好,扭矩小，螺紋球閥精密鑄造，固溶化處理，帶鎖裝置，全流量設計。
氣動內螺紋球閥產品范圍:
閥體材料:碳鋼WCB,不銹鋼304，316
口徑:1/4;(DN6~DN100)
連接方式:內螺紋BSP,BSPT,NPT
壓力范圍:1000PSI
工作溫度:-20℃ - +180℃
操作方式:手柄，氣動，電動等.
氣動內螺紋球閥主要村料表：
| 序號 | 零件名稱 | 材質 |
| 1 | 螺栓 | 不銹鋼 304 |
| 2 | 接頭 | 不銹鋼 CF8、CF8M |
| 3 | 閥座 | PTFE |
| 4 | 球體 | 不銹鋼 304、316 |
| 5 | 閥體 | 不銹鋼 CF8、CF8M |
| 6 | 螺母 | 不銹鋼 304 |
| 7 | 閥桿 | 不銹鋼 304、316 |
| 8 | 墊片 | PTFE |
| 9 | 填料 | PTFE |
| 10 | 壓蓋 | 不銹鋼 304、316 |
| 11 | 連接支架 | 不銹鋼 CF8 |
| 12 | 連接套 | 不銹鋼 304 |
| 13 | 螺栓 | 不銹鋼 304 |
| 14 | 氣動執行器 | -- |
| 15 | 位置指示器 | 塑料 |
氣動內螺紋球閥外形尺寸表：
公稱 通徑 | 三片式 | 二片式 | H1 | |||||||||
| 內螺紋 | 對焊式 | 承插焊 | 內螺紋 | |||||||||
| G | d | L | BW | d | L | SW | d | L | d | L | ||
| 15 | 1/2" | 15 | 70 | 24 | 15 | 72 | 22.5 | 15 | 68 | 15 | 62 | 145 |
| 20 | 3/4" | 20 | 78 | 28 | 20 | 81 | 28.5 | 20 | 82 | 20 | 72 | 160 |
| 25 | 1" | 25 | 86 | 34 | 25 | 91 | 34.5 | 25 | 91 | 25 | 85 | 180 |
| 32 | 1-1/4" | 32 | 105 | 41 | 32 | 103 | 43 | 32 | 108 | 32 | 100 | 195 |
| 40 | 1-1/2" | 38 | 113 | 49 | 38 | 120 | 49 | 38 | 129 | 38 | 107 | 205 |
| 50 | 2" | 50 | 132 | 62 | 50 | 139 | 61 | 50 | 148 | 50 | 120 | 225 |
| 65 | 2-1/2" | 64 | 186 | 78 | 64 | 193 | 77 | 64 | 186 | 64 | 160 | 275 |
| 80 | 3" | 78 | 206 | 94 | 78 | 220 | 90 | 78 | 206 | 78 | 178 | 295 |
| 100 | 4" | 98 | 240 | 124 | 98 | 270 | 115 | 98 | 240 | 98 | 216 | 340 |
氣動內螺紋球閥產品特點：
氣動內螺紋球閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。氣動內螺紋球閥閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。并均可帶國際標準ISO支架平臺和鎖定裝置?？稍O置90°開關定位機構，根據需要加鎖以防止誤操作，內螺紋球閥驅動方式:手動、電動、氣動。
