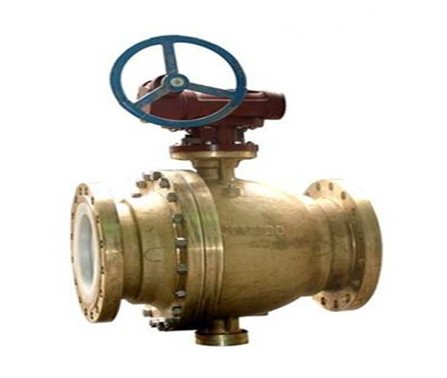

QY347F氧氣固定式球閥
QY347F氧氣固定式球閥屬于氧氣管道用閥門，具有普通閥門用特點，它采用了銅材質制造，具有耐腐蝕、阻燃性能好、傳熱性快等優點。
詳細介紹
QY347F氧氣固定式球閥概述：
QY347F氧氣固定式球閥屬于氧氣管道用閥門，具有普通閥門用特點，它采用了銅材質制造，具有耐腐蝕、阻燃性能好、傳熱性快等優點，該系列產品已成為氧氣管控工程系統中理想的設備。本氧氣球閥作為冶金工業中輸送氧氣管路上的啟閉裝置，較其它通用閥門相比有許多要求。因為氧氣易燃，所以需防泄漏，防靜電，防火花，以避免發生事故。 在結構上，設計為：閥瓣啟閉時閥桿只升降而不轉動，降低了密封副磨損、填料磨損和上密封磨損；側法蘭上裝有接地螺釘，避免產生靜電火花；閥桿外露部分用有機玻璃密閉封蓋，用以防塵防油。
QY347F氧氣固定式球閥主要技術參數：
①、產品名稱：Qy347F銅氧氣專用球閥
②、公稱口徑：DN15-200
③、公稱壓力：0.6MPa-4.0MPa
④、適用溫度：≤150℃
⑤、適用介質：氧氣、氮氣等
⑥、檢驗標準：JB/T9092
⑦、結構長度：ASME B16.10， GB12221。
QY347F氧氣固定式球閥的性能范圍：
公稱通徑（DN） | 15－300 | |||
公稱壓力（MPa） | 1.6 | 2.5 | 4.0 | |
試驗壓力 | 強度 | 2.4 | 3.75 | 6.0 |
密封 | 1.76 | 2.75 | 4.4 | |
適用溫度 | ≤150℃ | |||
適用介質 | 氧氣 | |||
閥 體 | 硅黃銅 | |||
閥 桿 | 不銹鋼 | |||
閥 芯 | 銅、不銹鋼 | |||
填 料 | 聚四氟乙烯 | |||
QY347F氧氣固定式球閥壓力試驗：
公稱壓力NominalPressure | 1.6 | 2.5 | 4.0 |
強度試驗 | 2.4 | 3.8 | 6.0 |
水密封試驗 | 1.8 | 2.8 | 4.4 |
氣密封試驗 | 0.4-0.7 | ||
QY347F氧氣固定式球閥主要零件材料及性能：
閥體 | WCB | ZG1Cr18Ni9Ti | CF8 | CF3 | ZG1Cr18Ni12Mo2Ti | CF8M | CF3M |
球體 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 304 | 304L | 1Cr18Ni12Mo2Ti | 316 | 316L |
閥 座 | 聚四氟乙烯PTFE 加坡纖增強聚四氟乙烯PTFE+Glass 對位聚笨PPL | ||||||
墊片 | 聚四氟乙烯PTFE 不銹鋼/柔性石墨Stainless Steel/flexible Graphite 齒形墊片Tooth Profile Gasket | ||||||
閥桿座 | 聚四氟乙烯PTFE 不銹鋼/柔性石墨 Stainless Steel/Flexible Graphite | ||||||
填料 | 聚四氟乙烯PTFE 增強柔性石墨 Enhanced Flexible Graphite | ||||||
填料壓蓋 | WCB | 1Cr18Ni9Ti | 304 | 304L | 1Cr18Ni12Mo2Ti | 316 | 316L |
溫度 | -29～150(聚四氟乙烯 PTFE) -29～200(加玻纖增強聚四氟乙烯 PTFE+GLASS) -29～300(對位聚笨 PPL) | ||||||
介質 | 水 蒸汽 油品 | 硝酸類 Nitric Acid | 強氧化介質 | 醋酸類 Acetic Acid | 尿素類 Urea | ||
氧氣球閥PN1.6MPa主要連接尺寸及重量：
公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 |
H | 59 | 63 | 75 | 85 | 95 | 107 | 140 | 152 | 178 | 252 | 272 | 342 |
W | 130 | 130 | 160 | 180 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
Wt（㎏） | 2.5 | 3 | 5 | 6 | 7 | 10 | 15 | 19 | 33 | 58 | 93 | 160 |
氧氣球閥PN2.5MPa主要連接尺寸及重量：
公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 320 | 400 | 400 | 550 |
H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 342 | 345 |
W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1500 |
Wt(Kg) | - | - | - | - | - | - | - | - | - | - | - | - |
氧氣球閥PN4.0MP主要連接尺寸及重量：
公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 130 | 140 | 150 | 180 | 200 | 220 | 250 | 280 | 320 | 400 | 400 | 550 |
H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 342 | 345 |
W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1000 | 1100 | 1500 | 1800 |
Wt(Kg) | - | - | - | - | - | - | - | - | - | - | - | - |
