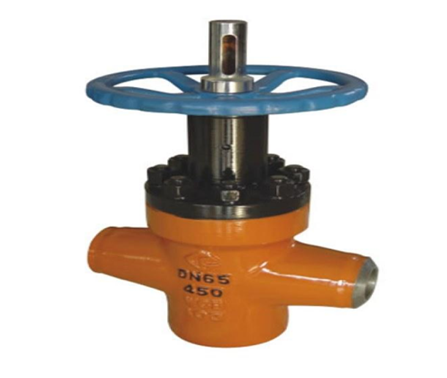

Z63Y焊接平板閘閥
Z63Y焊接平板閘閥具有密封性能可靠、啟閉力矩小、具有抗硫耐磨、使用壽命長、可通毛球清掃管線等特點。
詳細介紹
Z63Y焊接平板閘閥概述：
Z63Y焊接平板閘閥具有密封性能可靠、啟閉力矩小、具有抗硫耐磨、使用壽命長、可通毛球清掃管線等特點；Z63Y平行式焊接平板閘閥適用水、石油、天然氣、蒸汽等非腐蝕性和腐蝕性介質的 管路系統中作啟閉裝置，Z63Y焊接平板閘閥特別適用于石化、油、氣、長輸管線等領域。都是屬于油田閥門系列的一種，常用的為高壓、鍛鋼的油田閘閥、油田截止閥兩種，油田上使用的閥門都是必須是密封面非常好的，每一年油田上使用的閥門占總額的％20所以油田上使用油田閥門的量還是很大的.
工作溫度：-20-+120℃
閥體材料：優質碳鋼
適用介質：水、石油、天然氣
Z63Y焊接平板閘閥結構示意圖：
PNl6～45 |
Z63H/(K)Z63Y型(抗硫)平行式閘閥/(K)Z63F1 01 |
Z63Y焊接平板閘閥外形及連接尺寸：
公稱壓力PN (MPa) | 公稱通徑DN(mm) | 外形尺寸 | |||||
L | H | H1 | Dn | D | DO | ||
16 | 25 | 160 | 205 | 240 | 25 | 42 | 200 |
32 | 180 | 220 | 260 | 29 | 54 | 240 | |
40 | 210 | 254 | 294 | 36 | 60 | 280 | |
50 | 240 | 312 | 364 | 45 | 73 | 300 | |
65 | 260 | 330 | 402 | 58 | 89 | 320 | |
80 | 280 | 411 | 495 | 72 | 108 | 360 | |
100 | 330 | 443 | 543 | 90 | 133 | 400 | |
150 | 500 | 605 | 752 | 135 | 192 | 450 | |
200 | 600 | 710 | 840 | 180 | 245 | 500 | |
25 | 25 | 160 | 205 | 240 | 23 | 42 | 200 |
32 | 180 | 220 | 260 | 29 | 56 | 240 | |
40 | 210 | 254 | 294 | 36 | 64 | 280 | |
50 | 240 | 312 | 364 | 45 | 76 | 300 | |
65 | 260 | 330 | 402 | 58 | 8 | 320 | |
80 | 280 | 411 | 495 | 72 | 114 | 360 | |
100 | 330 | 443 | 543 | 90 | 146 | 400 | |
150 | 500 | 605 | 752 | 135 | 192 | 450 | |
