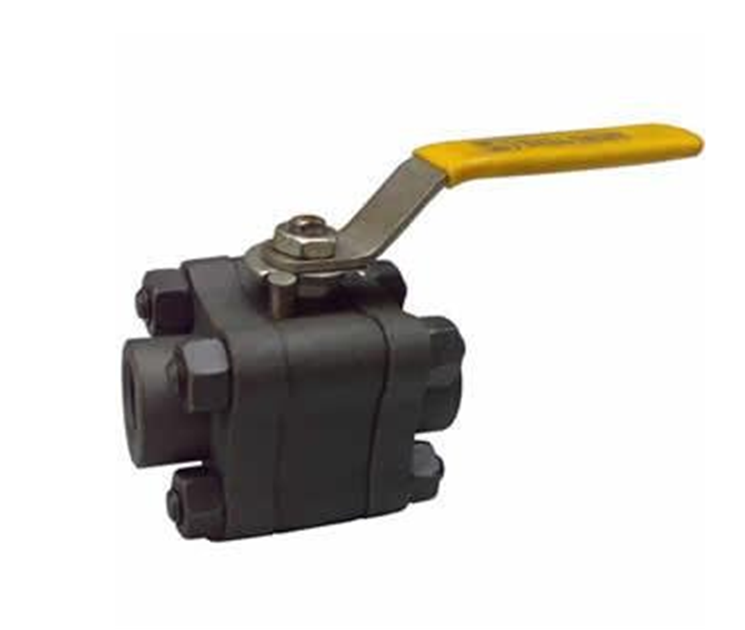

鍛鋼三片式球閥
上海眾野閥門有限公司在生產鍛鋼三片式球閥,鍛鋼三片式焊接球閥,鍛鋼三片式螺紋球閥中有著精湛的技術與先進的設備，選型請提供手動高壓球閥的口徑、壓力、介質、材質等參數。
詳細介紹
一、鍛鋼三片式球閥,鍛鋼三片式焊接球閥,鍛鋼三片式螺紋球閥產品概述
鍛鋼三片式球閥,鍛鋼三片式焊接球閥,鍛鋼三片式螺紋球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門，既正向旋轉1/4圈(90°)時，閥關斷。反向旋轉1/4圈(90°)時，閥開啟。球閥的啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。
上海眾野閥門廠生產的Q41N高壓球閥所有部件均為鍛件，采用下裝式閥桿，設備倒密封結構，采用鑲嵌式閥座，閥座背后設備O型圈，確保介質不外漏，密封面采用尼龍1010，它的磨擦系數通常為巴氏合金的1/3，是一種自然滑性材料，但抗彎曲強度和沖擊強度及較高的延性，與金屬不相上下。
二、鍛鋼三片式球閥,鍛鋼三片式焊接球閥,鍛鋼三片式螺紋球閥主要零部件材料表
序號 | 零件名稱 | 材料 | ||
Q41N-C | Q41N-P | Q41N-R | ||
1 | 閥體、閥蓋 | A105、45 | 304/1Cr18Ni9Ti | 316/1Cr18Ni12Mo2Ti |
2 | 球體、閥桿 | 1Cr18/Cr18Ni9Ti | 304/1Cr18Ni9Ti | 316/1Cr18Ni12Mo2Ti |
3 | 手柄 | 鑄鐵/WCB | ||
4 | 密封圈 | 尼龍 | ||
5 | 墊片、填料 | 聚四氟乙烯(PTFE)、對位聚苯(PPL) | ||
適用介質 | 水、蒸汽、油品 | 硝酸類 | 醋酸類 | |
三、鍛鋼三片式球閥,鍛鋼三片式焊接球閥,鍛鋼三片式螺紋球閥主要性能規范表
公稱壓力PN(MPa) | 16 | 32 |
強度試驗壓力(殼體) | 24MPa | 48 MPa |
低壓密封試驗壓力(氣) | 0.6MPa | |
高壓密封試驗壓力(液) | 17.6 MPa | 35.2MPa |
四、鍛鋼三片式球閥,鍛鋼三片式焊接球閥,鍛鋼三片式螺紋球閥主要外形尺寸表
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸(mm) | 重量 | |||||||||
L | L1 | D | D1 | M | D2 | Z-φd | b | H | L0 | |||
16 | 10 | 210 | 52 | 95 | 60 | M24×2 | 18 | 3-18 | 20 | 77 | 220 | 5 |
15 | 230 | 62 | 95 | 60 | M24×2 | 20 | 3-18 | 20 | 85 | 220 | 6 | |
20 | 240 | 73 | 105 | 68 | M33×2 | 28 | 3-18 | 20 | 94 | 250 | 8 | |
25 | 260 | 77 | 105 | 68 | M33×2 | 28 | 3-18 | 22 | 100 | 250 | 10 | |
32 | 300 | 100 | 115 | 80 | M42×2 | 38 | 4-18 | 24 | 120 | 300 | 19 | |
40 | 350 | 110 | 165 | 115 | M52×2 | 48 | 6-26 | 30 | 150 | 400 | 26 | |
50 | 400 | 130 | 165 | 115 | M64×3 | 58 | 6-26 | 32 | 165 | 400 | 39 | |
65 | 490 | 140 | 200 | 145 | M80×3 | 74 | 6-29 | 40 | 180 | 500 | 53 | |
80 | 580 | 150 | 225 | 170 | M100×3 | 94 | 6-33 | 50 | 200 | 600 | 76 | |
100 | 620 | 178 | 260 | 195 | M125×4 | 115 | 6-36 | 60 | 245 | 800 | 130 | |
32 | 10 | 210 | 52 | 95 | 60 | M24×2 | 18 | 3-18 | 20 | 77 | 220 | 5 |
15 | 230 | 62 | 105 | 68 | M33×2 | 28 | 3-18 | 20 | 85 | 220 | 6.5 | |
20 | 240 | 73 | 105 | 68 | M33×2 | 28 | 3-18 | 20 | 94 | 250 | 8 | |
25 | 260 | 77 | 115 | 80 | M42×2 | 35 | 4-18 | 25 | 100 | 250 | 11 | |
32 | 300 | 100 | 135 | 95 | M48×2 | 41 | 4-22 | 30 | 120 | 300 | 21 | |
40 | 350 | 110 | 165 | 115 | M64×2 | 47 | 6-26 | 35 | 150 | 400 | 28 | |
50 | 400 | 130 | 200 | 145 | M80×3 | 70 | 6-29 | 40 | 165 | 450 | 41 | |
65 | 490 | 140 | 225 | 170 | M100×3 | 90 | 6-33 | 50 | 180 | 500 | 56 | |
80 | 580 | 150 | 260 | 195 | M125×4 | 112 | 6-36 | 55 | 200 | 600 | 79 | |
100 | 620 | 178 | 300 | 235 | M155×4 | 135 | 8-36 | 65 | 245 | 800 | 134 | |

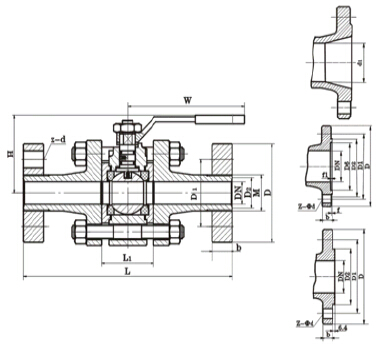

五、鍛鋼三片式球閥,鍛鋼三片式焊接球閥,鍛鋼三片式螺紋球閥主要結構圖
上海眾野閥門是一家專業生產各類高低壓閥門生產商，主要有：水力控制閥、波紋管截止閥、蒸汽減壓閥、不銹鋼球閥、浮動球閥、V型球閥、焊接球閥、三通球閥、四通球閥。如需選型，請把口徑、壓力、介質、材質等參數報給我們，我們由工程師為您選型，我們以優質的服務換來客戶最真誠的回顧。
