A72W真空負壓安全閥
上海眾野閥門有限公司在生產A72W真空負壓安全閥中有著精湛的技術與先進的設備，選型請提供A72W真空負壓安全閥的口徑、壓力、介質、材質等參數。
詳細介紹
一、A72W真空負壓安全閥產品描述
A72W真空負壓安全閥是一種用于真空負壓管道系統上一種安全閥，我們常用的安全閥都是為正壓，負壓也是整定壓力，是通過抽真空來達到一定的負壓。用在鍋爐、容器上的負壓系統上的，當負壓系統達到達到一定負壓值時，閥門自動開啟，吸入空氣；當容器內負壓達到允許值時，該閥自動關閉，從而保護容器不受影響。A72W真空負壓安全閥是在一種安全設備，無需借助任何外力來進行啟閉的一種閥門，通過我們設定的整定壓力值，當壓力超過我們的整定壓力值后，安全閥會自動開啟，釋放壓力，釋放帶整定壓力以下的時候，安全閥會自動關閉。
二、A72W真空負壓安全閥零部件材料
NO. | 零件名稱 | NFA72W-P材料 | NFA72W-R材料 |
1 | 閥體 | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
2 | 閥座 | 1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
3 | 調節圈 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
4 | 閥蓋 | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti |
5 | 閥桿 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
6 | 彈簧 | 50CrVA | 50CrVA包覆氟塑料 |
三、A72W真空負壓安全閥性能規范
工作溫度 | ≤200℃ |
適用介質 | A72W-10P適用于硝酸類介質 |
A72W-10R適用于醋酸類介質 |

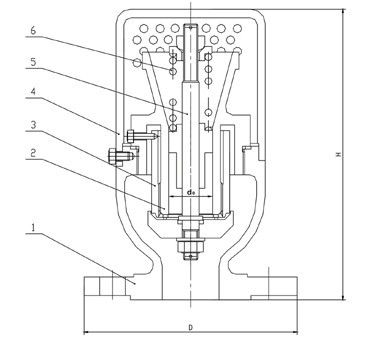

四、A72W真空負壓安全閥外形尺寸和連接尺寸
公稱通徑 | 尺寸 | ||||||
D | D1 | D2 | Z-d | b | f1 | H | |
15 | 95 | 65 | 45 | 4-14 | 14 | 2 | 110 |
20 | 105 | 75 | 55 | 4-14 | 16 | 2 | 130 |
25 | 115 | 85 | 65 | 4-14 | 16 | 2 | 150 |
32 | 140 | 100 | 78 | 4-18 | 18 | 2 | 180 |
40 | 150 | 110 | 85 | 4-18 | 18 | 3 | 200 |
50 | 165 | 125 | 100 | 4-18 | 20 | 3 | 221 |
80 | 200 | 160 | 135 | 4-18 | 22 | 3 | 245 |
100 | 220 | 180 | 155 | 8-18 | 22 | 3 | 253 |
125 | 250 | 210 | 185 | 8-18 | 24 | 3 | 280 |
150 | 285 | 240 | 210 | 8-23 | 24 | 3 | 329 |
200 | 340 | 295 | 265 | 8-23 | 26 | 3 | 377 |
250 | 395 | 350 | 320 | 12-23 | 28 | 3 | 440 |
