GA42H單杠桿式安全閥
上海眾野閥門有限公司在生產GA42H單杠桿式安全閥中有著精湛的技術與先進的設備，選型請提供GA42H單杠桿式安全閥的口徑、壓力、介質、材質等參數。
詳細介紹
一、GA42H單杠桿式安全閥產品描述
GA42H單杠桿式安全閥也是安全閥的一種類型，利用物理學上的平衡度，來進行壓力的起跳，單杠桿式安全閥也比較笨重，使用起來比較麻煩，但是在穩定、回座、背壓上性能很好。利用桿桿平衡來控制管道的壓力，使用在介質溫度小于450°的鍋爐、電站、容器上，防止壓力過高而引起的爆炸等現象。杠桿式安全閥就是利用重錘和杠桿來平衡作用在閥瓣上的力，通過調整重錘在杠桿上的位置或改變重錘的重量來調整校正安全閥的開啟壓力的安全。
杠桿式安全閥可分為：單杠桿式安全閥、雙杠桿式安全閥。我們根據不同的工況選擇不同的結構的安全閥。
杠桿式安全閥共同特點：結構簡單、調整容易、準確、所加載荷不會隨閥瓣的升高而顯著增大、動作與性能不受高溫的影響，結構比較笨重，重錘與閥體的尺寸不相稱、閥的密封性能對震動較敏感、閥瓣回座時容易偏斜，回座壓力比較低，要降到正常工作壓力的
二、GA42H單杠桿式安全閥零部件材料
序號 | 零件名稱 | 材料 |
1 | 閥座 | WCB |
2 | 閥瓣 | 2Cr13 |
3 | 重錘 | 鑄鐵 |
4 | 閥體 | 碳鋼/鉻鉬鋼 |
5 | 閥桿 | 2Cr13 |
6 | 杠桿 | 碳鋼 |
7 | 導向套 | 不銹鋼 |

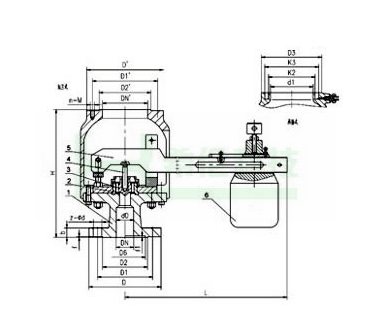

三、GA42H單杠桿式安全閥外形尺寸表
公稱壓力 PN(Mpa) | 公稱通徑 DN(mm) | 尺寸 | |||||||||||
do-z | L | H | 出口法蘭式 | 出口承插式 | |||||||||
DN’ | D2’ | D1’ | D’ | n-M | d1 | K3 | D3 | ||||||
1.6 | 50 | 40×1 | 840 | 412 | 125 | 175 | 200 | 235 | 8-M16 | 120 | 145 | 162 | 190 |
2.5 | 50 | 40×1 | 840 | 412 | 125 | 175 | 200 | 235 | 8-M16 | 120 | 145 | 162 | 190 |
4.0 | 50 | 40×1 | 840 | 412 | 125 | 175 | 200 | 235 | 8-M16 | 120 | 145 | 162 | 190 |
6.4 | 50 | 40×1 | 840 | 420 | 125 | 175 | 200 | 235 | 8-M16 | 120 | 145 | 162 | 190 |
10.0 | 50 | 40×1 | 840 | 420 | 125 | 175 | 200 | 235 | 8-M16 | 120 | 145 | 162 | 190 |
